TIP：当前内容中的图片来源多个博客进行整合，可能存在前后内容衔接差异问题。

Dell服务器设置R540

变更 Boot Mode

开机按F2进入System Setup菜单

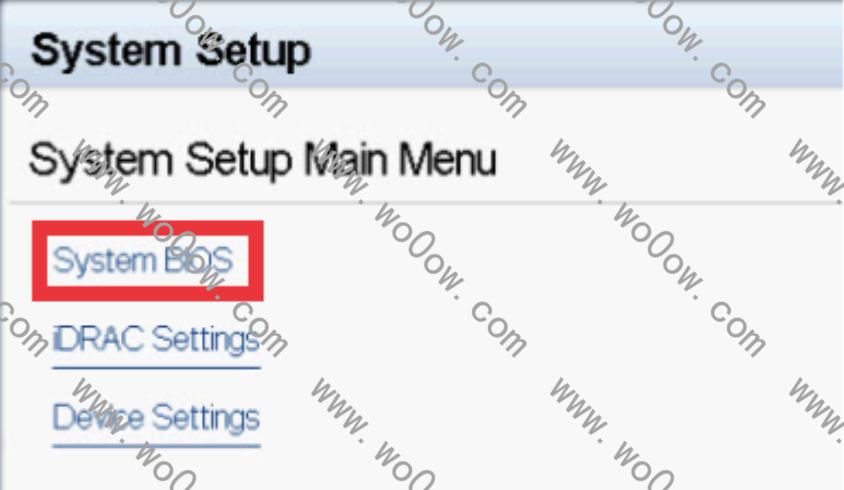

选择 System BIOS

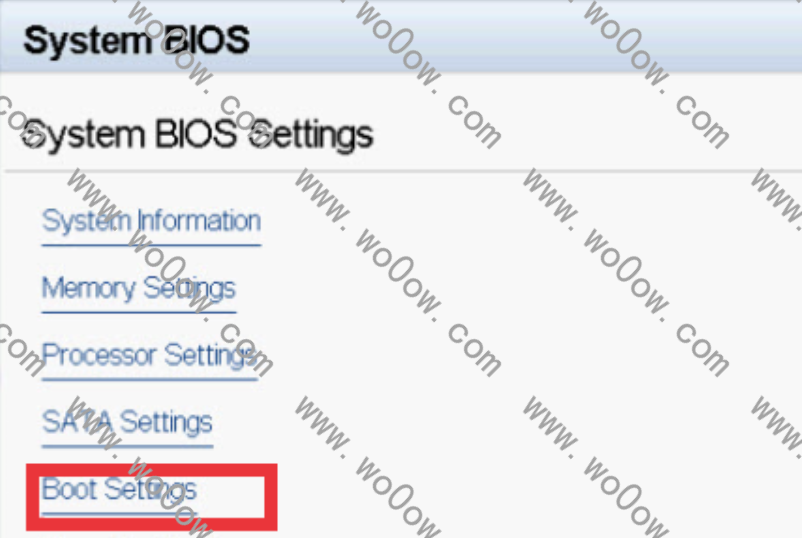

选择 Boot Setting

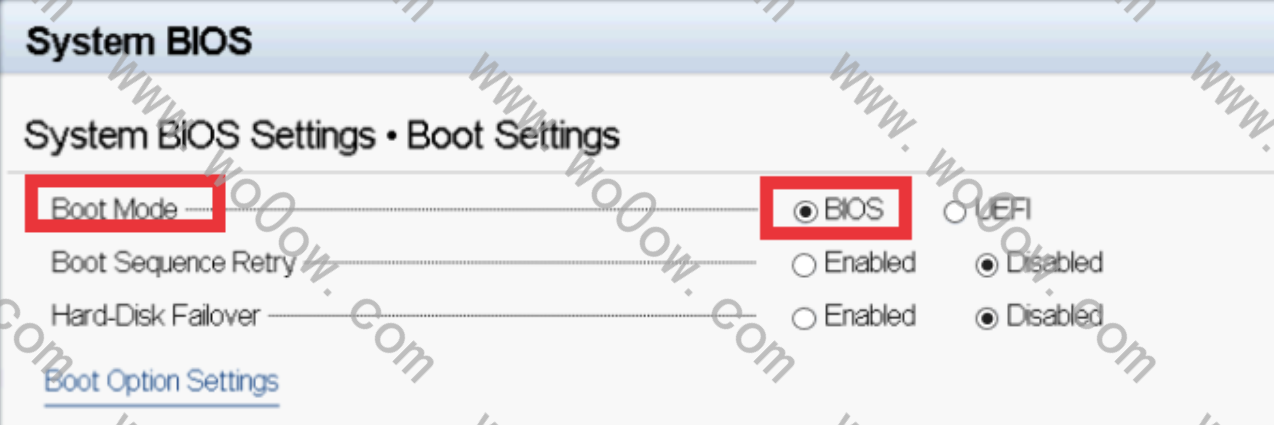

变更 Boot Mode 为BIOS

注意：后续配置raid完成后，需要恢复BIOS设置为UEFI

通过Tab键选择Back,并在上一级界面选择Finish保存并重启。

配置 RAID

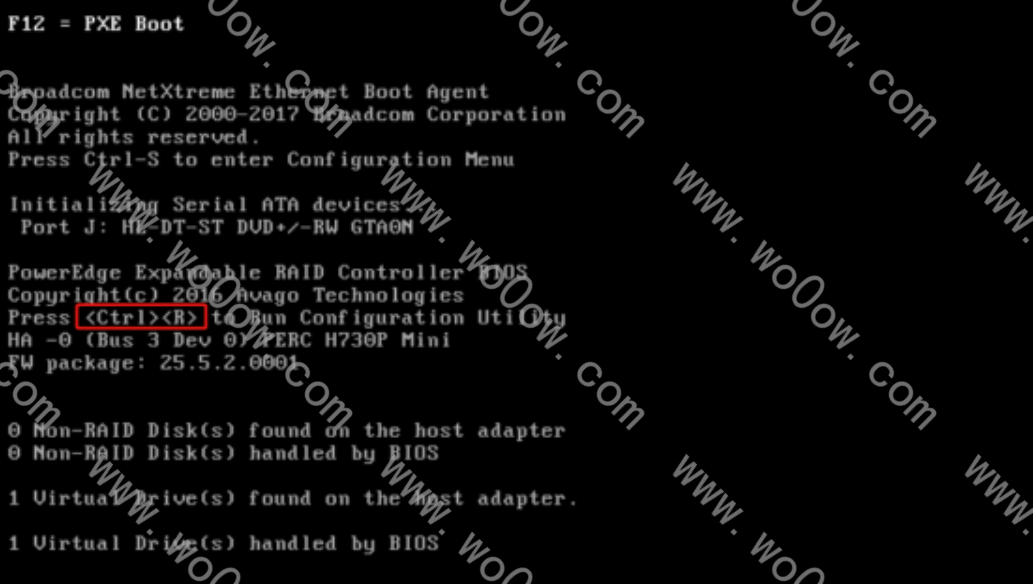

重新开机后，在当前页面按Ctrl+R进入RAID设置界面

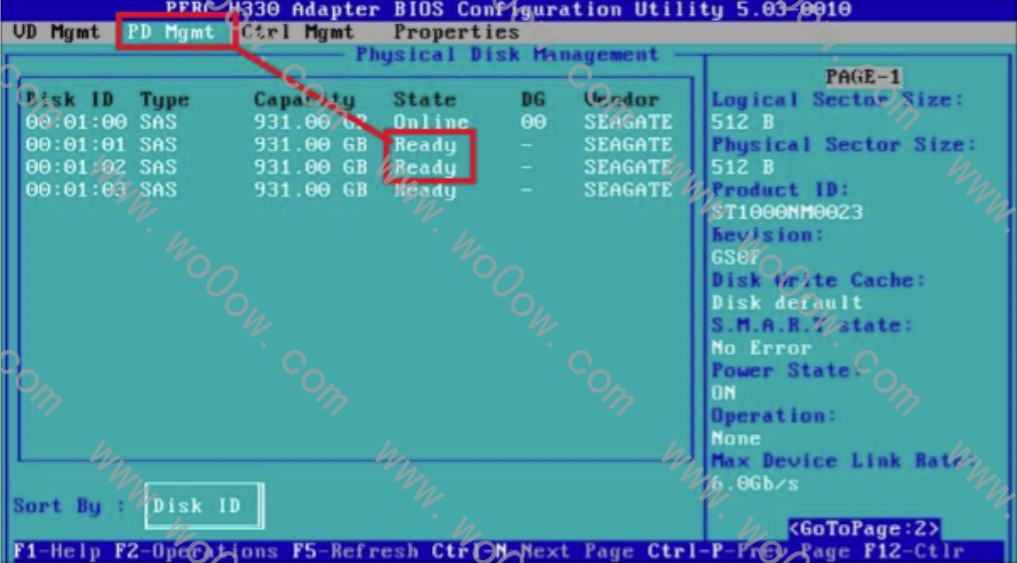

按Ctrl+n（下一页）切换到PD Mgmt界面查看硬盘状态是否处于Ready

Ready 说明可以被设置为阵列但未配置

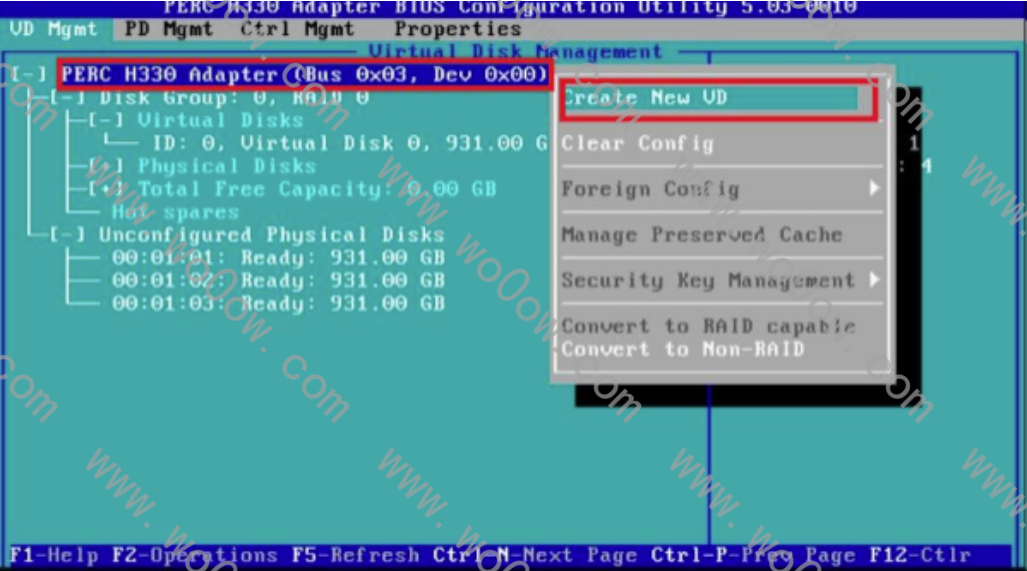

按Ctrl+p（上一页）回到VD Mgmt界面，选中阵列卡（图中是：PERC H730 Adapter）并按下F2创建Create New VD

如果是在同一RAID下新增VD，则对应图中Disk Group按F2选择Add new VD即可

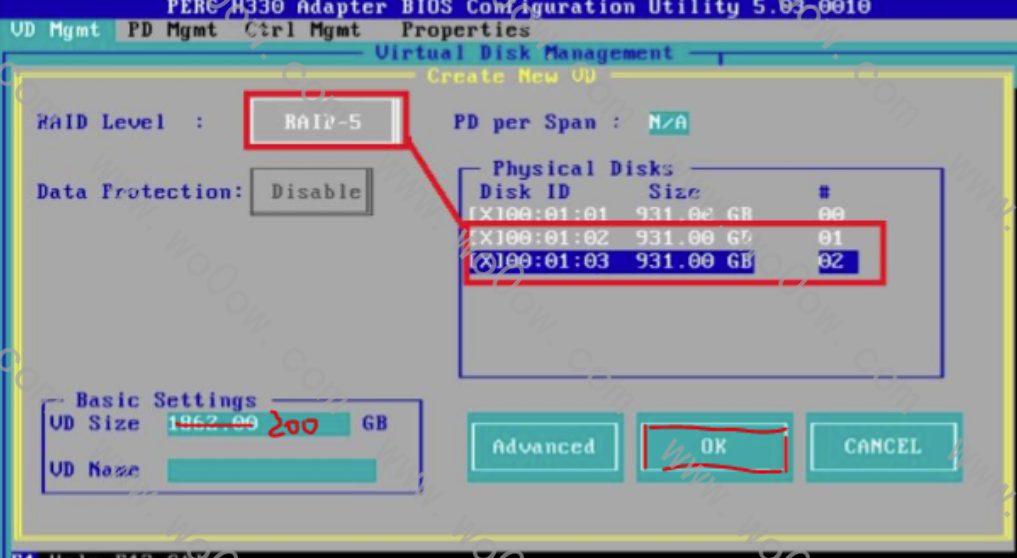

选择RAID-1,并按Tab键到Physical Disks界面，通过空格键选择需要配置的硬盘（括号中标记x则表示已选中）

基本步骤：

  • 选择RAID LEVEL
  • 选择硬盘
  • 点击OK （VD Size会默认设置容量）

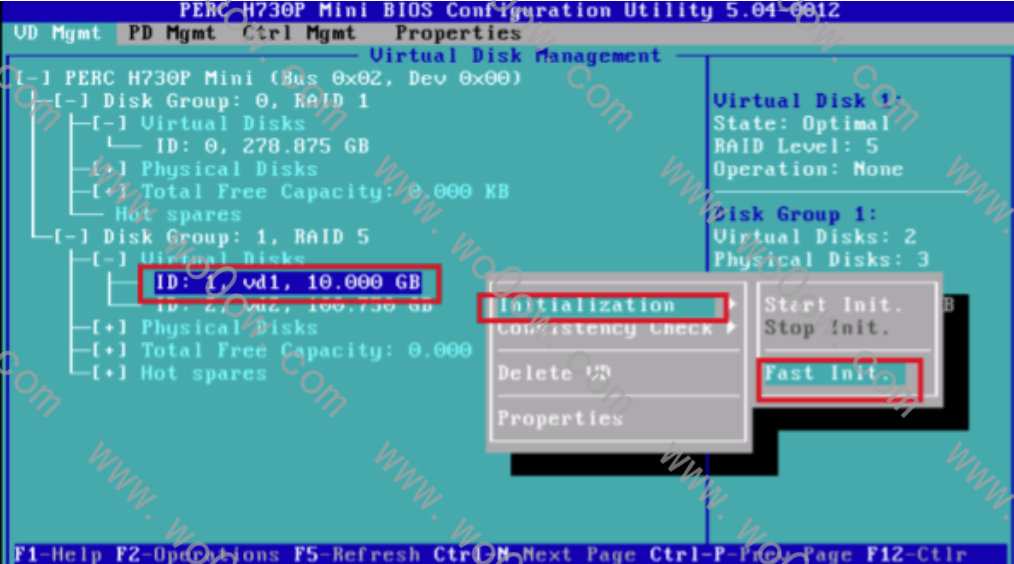

通过Tab键将光标移动到刚刚配置的VD，然后按F2，选择Initialization并Fast Init进行初始化

Dell服务器迁入旧服务器系统

开机按Ctrl+R进入RAID设置

进入PD Mgmt中查看硬盘状态

  • foreign 外来的
  • online 正常的
  • missing 磁盘未找到
  • failed 失败

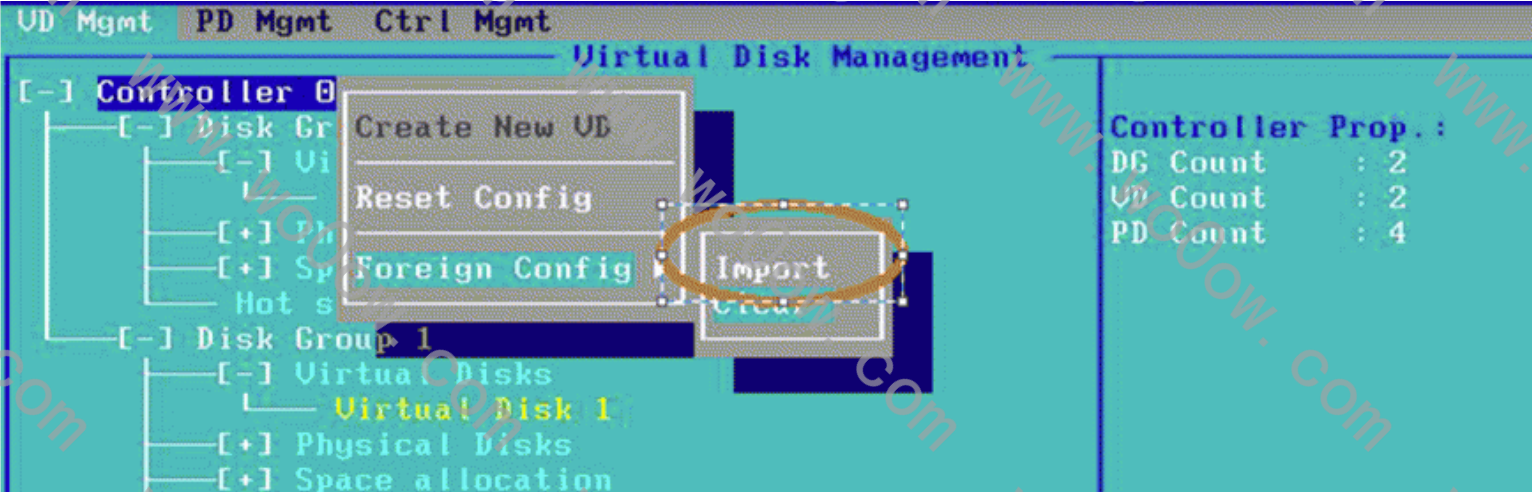

磁盘状态为foreign，在VD Mgmt界面下，将指标移到最上一行按F2，选择foreign config下的Import
